Kassette, Führungsschienen, Fallstab: So funktioniert ein ZIP-Screen
Dieser Beitrag beruht auf den Produktionsdaten von Ferrini aus den Jahren 2015–2026; Zahlen werden ausschließlich als Anteile und Indizes angegeben.
- Bei einem ZIP-Screen werden beide Stoffkanten von einem reißverschlussartigen Band in den Führungsschienen gehalten.
- So bleibt der Stoff bei Wind gespannt, und an den Rändern dringen weniger Licht und Insekten durch.
- Der Stoff wickelt sich auf eine Welle in der Kassette, und der Fallstab hält ihn unter Spannung.
- 2023–2025 entfielen rund 95 % der ZIP-Screen-Stückzahl von Ferrini auf senkrechte Screens und rund 5 % auf Dach-Screens.
Was einen ZIP-Screen von einer herkömmlichen Senkrechtmarkise unterscheidet, ist der Stoff, der über die gesamte Höhe in den Führungsschienen fixiert ist. Windwiderstand und Erscheinungsbild hängen daher weitgehend davon ab, wie drei Bauteile zusammenwirken: die Kassette oben, die Führungsschienen und der Fallstab. Dieser Beitrag stellt diese Bauteile und die Serien im Katalog von Ferrini vor und geht dann auf Fassadenintegration, Stoff und die europäischen Vorschriften ein, mit denen Planer und Importeure zu tun haben. Seriennamen und technische Zeichnungen stammen aus dem Produktkatalog von Ferrini.
Weitere Informationen erhalten Sie bei Ferrini: +90 232 864 22 20 · [email protected].
Drei Bauteile, ein System

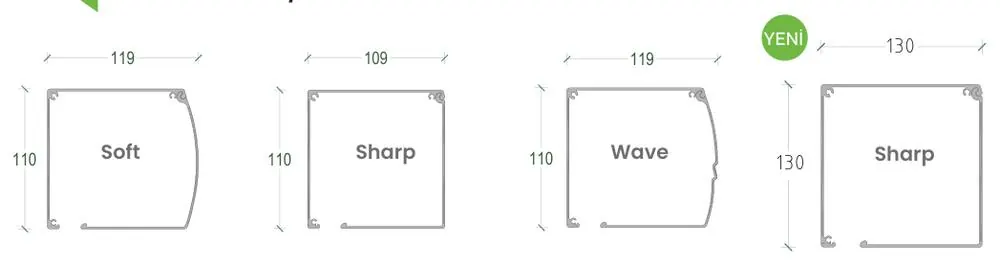

Die Kassette nimmt die Wickelwelle auf, auf die sich der Stoff wickelt; der Katalog von Ferrini bietet sie in runder, eckiger und wellenförmiger Ausführung an. Die Führungsschienen nehmen das reißverschlussartige Band auf, das an beiden Stoffkanten entlangläuft. So kann der Stoff nicht seitlich herausgezogen werden, wenn der Wind dagegen drückt. Unten hält der Fallstab den Stoff gespannt.

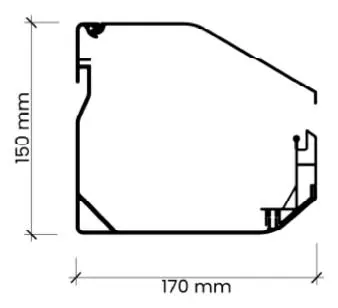

Da die Kanten auf ganzer Länge geschlossen sind, verringert dieselbe Konstruktion auch den seitlichen Lichteinfall und das Eindringen von Insekten. Für die senkrechte Serie Neo zeigt der Katalog eigene Profilquerschnitte für Führungsschiene und Fallstab. Für die Dachserie Sky-S enthält er eigene Querschnitte für Führungsschiene, Fallstab und Kassette sowie Montagekonsolen.
Zwei Serien, mehrere Ausführungen
Der Katalog von Ferrini umfasst zwei Hauptserien. Neo ist der senkrechte ZIP-Screen für Fassaden, vor Fenstern und Glaswänden. Sky-S ist der Dach-ZIP-Screen, der waagerecht oder geneigt auf Terrassen- und Wintergartendächern montiert wird.
Die auf der Fensterbau Frontale 2026 gezeigten Modelle veranschaulichen, wie dieser Aufbau variiert wird: der Zipline Neo 110 Sharp in einer Ausführung mit Solarmodul und einer motorisierten Ausführung, der handbediente Zipline Neo 110 Touch, der Dach-Screen Zipline Sky 1 und der kolbenunterstützte Zipline Sky 2. Laut Bericht entspricht der Screen mit Solarmodul dem europäischen Trend zu Sonnenschutzprodukten, die selbst Energie erzeugen.
Fassadenintegration, Stoff und Motor
Die Integration in die Gebäudehülle ist eine der Richtungen, in die der ZIP-Screen in Europa weiterentwickelt wird [1, 2, 3]. Der deutsche Hersteller ROMA etwa hat einen ZIP-Screen in das Pfosten-Riegel-System einer Vorhangfassade integriert, sodass die Profile des Screens Teil des Fassadensystems selbst werden [4, 5, 2].
Auch der Stoff bestimmt die Leistung des Systems mit. Vor dem Glas erreichte ein dunkelgrauer Stoff in einem Branchenleitfaden auf Basis von EN 14501 einen g tot von 0,08 und ein weißer Stoff 0,11; ein dunklerer Stoff geht also nicht zulasten des sommerlichen Wärmeschutzes [6]. Der Motor vervollständigt das System: Laut den Produktionsdaten von Ferrini waren 98 % der 2025 gefertigten ZIP-Screens motorisiert, und EN 12045 ist die europäische Norm für die Nutzungssicherheit kraftbetätigter Markisen [7].
Häufige Fragen
Welche Norm gilt für ZIP-Screens, die in der EU verkauft werden?
ZIP-Screens fallen unter EN 13561, die europäische Norm für Markisen; die Sicherheit ist Teil ihrer Leistungsanforderungen, und sie klassifiziert den Windwiderstand [8]. 2019 erweiterte die EU diese Klassen auf den Bereich 0–6 [9]. Markisen werden mit CE-Kennzeichnung und einer Leistungserklärung auf Grundlage der harmonisierten Norm in der EU in Verkehr gebracht [10, 11, 12]. Importeure sollten daher beim Hersteller diese Erklärung und die darin angegebenen Klassen anfordern.
Fällt ein ZIP-Screen unter das CO₂-Grenzausgleichssystem der EU?
Die Einreihung in den Zolltarif richtet sich nach dem Hauptmaterial eines Produkts, nicht nach seiner Bezeichnung [13]. Das CO₂-Grenzausgleichssystem (CBAM) erfasst Aluminium sowie Eisen- und Stahlerzeugnisse, Kunststoffe und Textilien dagegen nicht [14, 15]. Ein ZIP-Screen, der als Ware aus synthetischem Gewebe eingereiht wird, fällt daher nicht darunter, Rollläden, Rolltore und Fensterrahmen aus Aluminium hingegen schon [13, 16]. Die Pflichten liegen beim Importeur in der EU [16].
